HSD-OX中性點虛擬接地裝置
目前系統保護都是被動式的保護，是在故障發生后，防止故障擴大化轉化為事故。只治標不治本，系統依然經常發生電纜放炮、電機絕緣擊穿、避雷器爆炸、電壓互感器燒壞等事故。系統故障及事故都是由過電壓引起，過電壓的沖擊造成系統絕緣擊穿而發生故障。過電壓是電力系統安全運行最大殺手，一方面加速系統絕緣累積老化，另一方面直接引起絕緣擊穿發生故障，對電力系統安全運行造成嚴重危害。
在3～35KV中壓系統中，中性點有不接地、諧振接地即消弧線圈接地、小電阻接地，都是被動式保護接地，各種接地方式各有優缺點。本成果提出的虛擬接地方式為主動式接地方式，對工頻不接地，對非工頻量接地，充分發揮了各種接地方式的優點，克服它們的缺點。
本產品開創主動式保護，提供全面過電壓治理保護方案，從源頭全面治理過電壓。消除過電壓于萌芽狀態，首先預防故障發生，其次治理故障，達到既防又治的目的。
裝置原理
本裝置的核心部件是根據專利方法實施特制的虛擬接地變壓器，二次側三相繞組串聯形成開口三角，接入大功率電阻，等效系統中性點接地，對工頻不接地，對非工頻量接地，實現系統中性點虛擬接地。
能量消耗法主動式過電壓保護原理：中性點虛擬接地裝置，快速消耗系統電感電容儲有的非工頻等“激油”能量，大幅度降低系統電感電容可交換的能量，充分阻尼其暫態過程，從源頭上阻止了暫態過電壓的形成，消除過電壓于萌芽狀態，因而防止過電壓沖擊系統絕緣延長系統壽命，大幅降低系統故障概率。

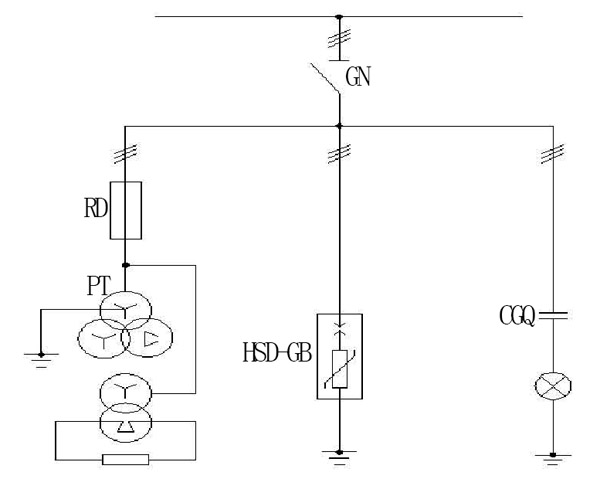

一次原理圖

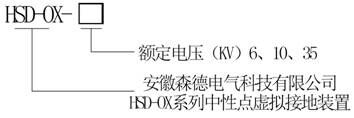

型號說明
裝置結構圖
本產品用于戶內交流50Hz，額定電壓7.2-40.5kV的系統，可與其它保護電器（如：負荷開關、真空接觸器）配置使用，作為電力變壓器及其它電力設備過載或短路等的保護元件。
1、 微機控制器
2、開關狀態顯控裝置
3、多功能電壓表
4、前門電磁鎖
5、輔助開關
6、操作機構
7、中門觀察窗
8、裝置銘牌
9、隔離開關
10、加熱板
11、高壓熔斷器
12、高壓帶電傳感器
13、虛擬互感器
14、電壓互感器
15、限流熔斷器
16、防爆型大能容組合式過電壓保護裝置
17、后門電磁鎖
18、照明燈
環境溫度：-10℃～+60℃ 大氣壓力：80～110kPa
空氣相對濕度：90%（25℃）、50%（40℃）
海拔高度：＜2000m，特殊情況可達4000m
安裝地點應具有防御風、雨、沙和防塵設施
使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿 蒸氣及含有較嚴重霉菌存在。
