HSD-CTB電流互感器二次開路過電壓保護器
電流互感器（簡稱CT）在運行中如果二次繞組開路，或一次繞組流過異常過電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），將會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全 。
根據電力系統的實際需求，我公司在第一代保護器的基礎上，我們又開發了具有動作接點輸出、自動發光顯示、自動閉鎖差動保護、動作后具有手動和自動復位功能以及多元組合的各種不同功能的保護器，該產品采用全新的自動控制技術和高可靠性元件，使用壽命長，能可靠動作10萬次以上。動作速度快，過載能力強，靜態泄漏電流小，可滿足各種CT保護的需要。
用途
組合式電流互感器二次過電壓保護器主要用于各種CT二次側的異常過電壓保護。保護器固接于CT二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當CT二次回路開路或一次繞組出現異常過流時，二次繞組產生的電壓遠遠高于正常運行電壓，此時保護器迅速動作而短路，面板上顯示故障的部位，并有無源接點信號輸出。故障排除后，按手動復位按鈕，電路恢復原狀態后又重新投入正常運行工作。

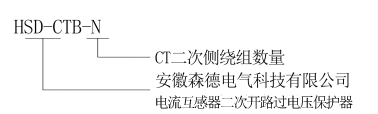

型號說明
產品選型表
|
型號 |
繞組數 |
|
HSD-CTB-1 |
1個繞組 |
|
HSD-CTB-2 |
2個繞組 |
|
HSD-CTB-3 |
3個繞組 |
|
HSD-CTB-4 |
4個繞組 |
|
HSD-CTB-5 |
5個繞組 |
|
HSD-CTB-6 |
6個繞組 |
|
HSD-CTB-7～9 |
7～9個繞組 |
|
HSD-CTB-10～18 |
10～18個繞組 |
|
正常漏電流 |
IL≤1uA |
|
輸入電阻 |
＞100MΩ |
|
導通電壓 |
450V±10% |
|
導通時間 |
50ms≤Ts≤250ms |
|
報警輸出接點容量 |
AC220V/5A;DC110V/5A |
|
保護繼電器接點容量 |
AC220V/5A |
|
使用CT規格 |
二次峰值大于150V |
|
保護電流 |
5A |
|
工作環境 |
溫度：-20℃～+70℃濕度：≤95%RH |
|
復位方式 |
手動按鈕復位；自動復位可選 |
|
抗震性能 |
10-50-10HZ 2g 3min |
|
可靠安全性 |
符合IEC384-1要求 |
|
工作電源 |
AC220V, 50HZ |
|
功耗 |
≤5W |
|
安裝方式 |
導軌式 |
1、輸入阻抗大于100MΩ，接入后不影響任何測量和保護性能；
2、二次側保護電壓可自己設置，滿足不同場合使用；
3、保護后有故障點位置顯示，方便故障排除；
4、保護后有接點信號輸出，便于系統連接使用；
5、保護后有報警聲音提示，及時提醒排除故障；
6、保護后復位有人工手動按鈕復位和故障消失后自動復位兩種，方便用戶選擇。
