電力系統運行及操作過程中產生的過電壓對電氣設備的危害是眾所周知的。早期的電力系統一般采用少油斷路器作為開斷裝置，由于開斷速度慢，系統過電壓主要為雷電過電壓即相對地過電壓，對這類過電壓的防護措施多采用碳化硅避雷器以及氧化鋅避雷器(MOA)，相對而言，氧化鋅具有動作快、伏安特性平坦、殘壓低、性能穩定等優點，已經為人們所接受。隨著真空斷路器的廣泛使用，開斷能力引發的各類操作電壓，對電氣設備的危害越來越受到人們的重視。而傳統避雷器是按照防止雷電過電壓而設計的，對操作過電壓基本沒有防護作用，為了解決電力系統內部操作過電壓給電氣設備帶來的危害，我公司研制生產了三相組合式過電壓保護器HSD-TB，為電氣設備的正常安全運行提供保障。
二、產品簡介
本公司的產品三相組合式過電壓保護器，簡稱HSD-TB，是針對常規避雷器的缺點而設計的具有獨特連接方式和結構形式的過電壓保護器。與常規避雷器采用傳統無間隙結構長期運行氧化鋅容易老化，自身性能的穩定性不能保證，結構設計不合理，保護性能不全面，氧化鋅閥片通流量小，保護器極其脆弱而損害等相比，HSD-TB具有性能優越、結構獨特、參數合理等特點，提高了被保護設備的安全水平，在保護高壓電動機及其它電氣設備方面具有國內先進水平。
三、產品用途
HSD-TB主要應用于發電、供電和企業的用電系統中，用來保護電動機、變壓器、開關、母線、電容器等電氣設備，可限制大氣過電壓、真空斷路器開斷引起的開斷過電壓及各種操作過電壓，對相間和相對地的過電壓均能起到可靠的限制作用。
四、產品原理、特點

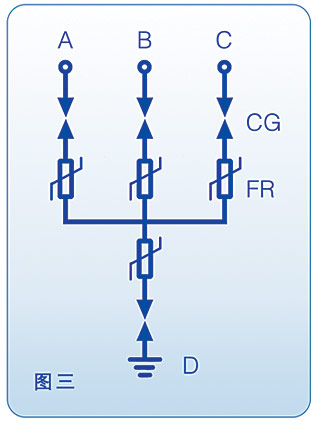

HSD-TB由四個帶放電間隙和氧化鋅電阻串聯的單元組成，如圖三所示，圖中FR為高能容氧化鋅非線性電阻，CG為放電間隙，由于采用對稱結構，其中任意三相可分別接入A、B、C三相，另一相接地線。具有其它同類產品不可比擬的特點：
1、通流容量大，適用范圍更廣。采用高能容氧化鋅非線性電阻，其能量可達到800A/2ms。
2、采用四星形接法，可使相間過電壓大大降低，與常規避雷器相比，相間過電壓降低了60~70%，保護的可靠性大為提高。
3、采用氧化鋅非線性電阻和放電間隙串聯的結構，使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零，氧化鋅電阻的非線性特性又使放電間隙動作后立即熄弧無續流，放電間隙不再承擔滅弧任務，提高了產品的使用壽命。
4、電壓沖擊系數為1，在各種電壓波形下放電電壓值相等，不受各種過電壓波形影響，過電壓保護值準確，保護性能優良。
5、放電瞬時值與動作后的殘壓相近，無截波，更有利于保護設備的匝間絕緣。
6、采用硅橡膠外套和高壓電纜外引線結構，具有易安裝、密封性強、體積小、耐震 ( 振)動等優點。

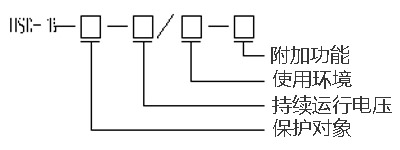

五、型號說明
(1) 保護對象：A-電機； B-變壓器、母線線路、開關；C-并聯補償電容器；O-電機中性點；D-電纜保護器
(2) 持續運行電壓：允許持久加在HSD-TB相間相對地的工頻電壓有效值，3kV系統圖為3.8kV，6kV系統為7.6kV，10kV系統為12.7kV，35kV系統為42kV
(3) 使用環境：W1為戶外有引線型，W2為戶外無引線型，無標注則為戶內型
(4) 附加功能：J為液晶無源計數器，IM為有源數碼計數器，可記錄過電壓發生的時間，戶內使用
六、型號及技術參數
(表一 )用于電動機、發電機、變壓器、開關、母線、線路、電容器等設備過電壓保護器
|
型號 |
保護對象 |
保護器持續運行電壓（KV）r.m.s |
保護器對象額定電壓（KV）r.m.s |
工頻放電電壓（不小于）（KV）r.m.s |
操作沖擊電流殘壓（不大于）（KV）crest |
1.2/50沖擊放電電壓及殘壓（不大于）（KV）crest |
雷電沖擊電流殘壓（不大于）（KV）crest |
2ms方波沖擊電流（A） |
相間距離 |
產品高度（H） |
||||
|
標準 |
允許范圍 |
100A |
500A |
500A |
5KA |
mm |
||||||||
|
HSD-TB-A-3.8 |
電動機 |
3.8 |
3.15 |
5.2 |
4.68-6.24 |
7 |
|
7.5 |
7.5 |
|
400-800 |
131 |
182 |
|
|
HSD-TB-A-7.6 |
7.6 |
6.3 |
10.4 |
9.36-12.48 |
14 |
|
15 |
15 |
|
131 |
182 |
|||
|
HSD-TB-A-12.7 |
12.7 |
10.5 |
17.2 |
15.48-22.64 |
23.1 |
|
24.8 |
24.8 |
|
131 |
220 |
|||
|
HSD-TB-B-3.8 |
發電機 變壓器開關柜母線線路 |
3.8 |
3 |
7 |
6.3-8.4 |
|
10.2 |
10.2 |
|
12 |
400-800 |
131 |
182 |
|
|
HSD-TB-B-7.6 |
7.6 |
6 |
14 |
12.6-16.8 |
|
20.4 |
20.4 |
|
24 |
127 |
||||
|
HSD-TB-B-12.7 |
12.7 |
10 |
23.2 |
20.88-27.84 |
|
33.8 |
33.8 |
|
40 |
220 |
||||
|
HSD-TB-B-42 |
42 |
35 |
72 |
64.8-86.4 |
|
105 |
105 |
|
119 |
400-800 |
310 |
560 |
||
|
HSD-TB-B-42W1 |
|
|
400 |
1100 |
||||||||||
|
HSD-TB-B-42W2 |
|
|
630 |
1150 |
||||||||||
|
HSD-TB-C-3.8 |
電容器 |
3.8 |
3 |
7.4 |
6.66-8.88 |
|
10.4 |
|
|
11.7 |
400-800 |
131 |
182 |
|
|
HSD-TB-C-7.6 |
7.6 |
6 |
14.6 |
13.14-17.52 |
|
20.4 |
|
|
23.4 |
197 |
||||
|
HSD-TB-C-12.7 |
12.7 |
10 |
24.4 |
21.96-29.28 |
|
34.5 |
|
|
39.1 |
220 |
||||
|
HSD-TB-C-42 |
42 |
35 |
74 |
66.6-88.8 |
|
105 |
|
|
119 |
310 |
560 |
|||
|
HSD-TB-C-42W1 |
|
|
|
400 |
1100 |
|||||||||
|
HSD-TB-C-42W2 |
|
|
|
630 |
1150 |
|||||||||
|
型號 |
保護對象持續運行電壓有效值（KV) |
|
